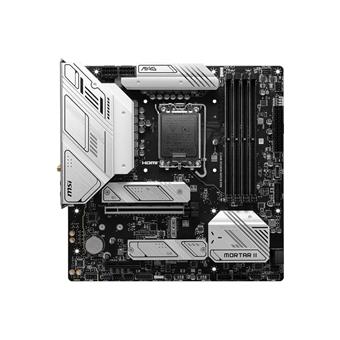

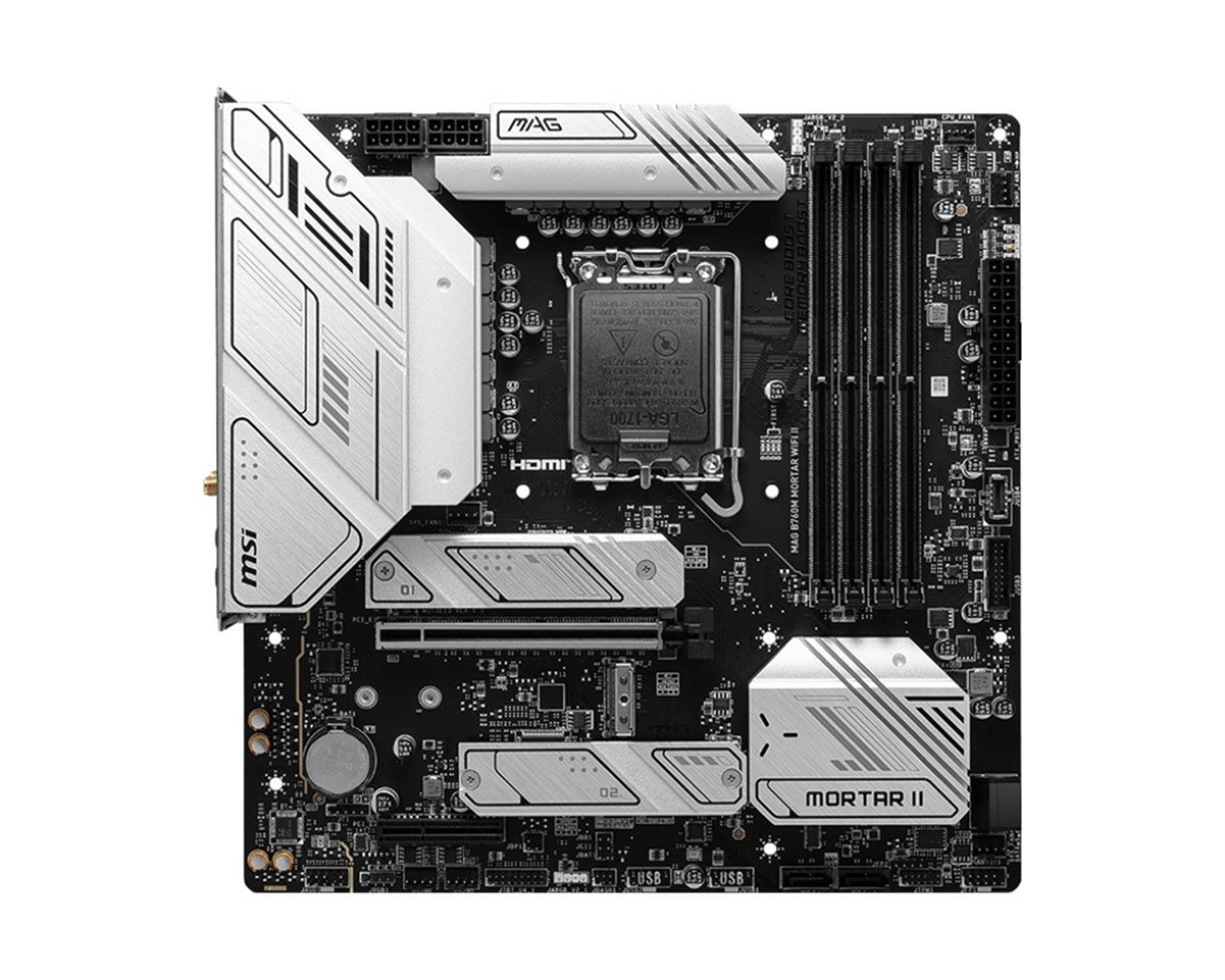

MSI MAG B760M MORTAR WIFI II/ LGA 1700/ mATX

MSI MAG B760M MORTAR WIFI II

Chipset: Intel® B760
Rozměrový formát: mATX (243,84x243,84mm)
Podpora pro procesory: 14./13./12. generace Intel® Core™, Intel® Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:

• 4x paměťový slot DDR5, podpora až 192GB
• DDR5 7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)MT/s
• max. frekvence přetaktování: 1DPC 1R až 7800+, 1DPC 2R až 6600+, 2DPC 1R až 6400+, 2DPC 2R až 5600+MT/s
• dvoukanálová architektura paměti
• podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické porty:
(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)

• 1x HDMI TM 2.1 s HDR
• 1x DisplayPort 1.4

Zvuková karta: kodek Realtek® ALC897, 7.1-kanálový zvuk s vysokým rozlišením, S/PDIF out

Ethernet: Realtek® 2,5Gb/s LAN
WLAN + Bluetooth: Intel® Wi-Fi 6E + Bluetooth® v5.3

Rozšiřující sloty:

• 1x PCIe 5.0 x16
• 1x PCIe 3.0 x4

Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2_1, M key, typ 2280/2260/2242 - podpora PCIe 4.0 x4
• 1x M.2_2, M key, typ 2280/2260 - podpora PCIe 4.0 x4
• 1x M.2_3, M key, typ 2280 - podpora PCIe 4.0 x4/režim SATA
• 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 8 portů)

• 1x USB 3.2 Gen 2x2 20Gb/s typ C
• 3x USB 3.2 Gen 2 10Gb/s typ A
• 4x USB 2.0

Přední USB (celkem 7 portů)

• 4x USB 2.0
• 2x USB 3.2 Gen 1 typ A
• 1x USB 3.2 Gen 2 typ C

Porty na zadním panelu:

• 1x USB 3.2 Gen 2x2 20Gb/s typ C
• 3x USB 3.2 Gen 2 10Gb/s typ A
• 4x USB 2.0
• 1x HDMI™ 2.1
• 1x DisplayPort 1.4
• 1x RJ-45
• 1x Wi-Fi/Bluetooth modul
• 5x audio jack
• 1x optický S/PDIF Out

Interní porty:
Napájení

• 1x napájecí konektor (ATX_PWR)
• 2x napájecí konektor (CPU_PWR)

Související s ventilátorem a chlazením

• 1x CPU Fan
• 1x Pump Fan
• 4x System Fan

Související s úložištěm

• 4x SATA 6Gb/s konektor
• 3x slot M.2 (M-Key)

USB

• 4x USB 2.0
• 2x USB 3.2 Gen 1 typ A
• 1x USB 3.2 Gen 2 typ C
• 1x USB4 card konektor (JTBT_U4_1, podpora RTD)

Osvětlení LED

• 2x adresovatelný V2 RGB LED konektor (JARGB_V2)
• 1x RGB LED konektor (JRGB)
• 4x EZ Debug LED

Ostatní

• 2x Front Panel (JFP)
• 1x Chassis Intrusion (JCI)
• 1x přdní Audio (JAUD)
• 1x Tuning Controller konektor (JDASH)
• 1x TPM pin header (podpora TPM 2.0)

Příslušenství:

• SATA 6Gb/s kabel
• Wi-Fi anténa
• EZ M.2 clip
• sada samolepek
• Front Panel konektor
• uživatelská příručka

Odkaz na stránku výrobce: https://www.msi.com/Motherboard/MAG-B760M-MORTAR-WIFI-II
