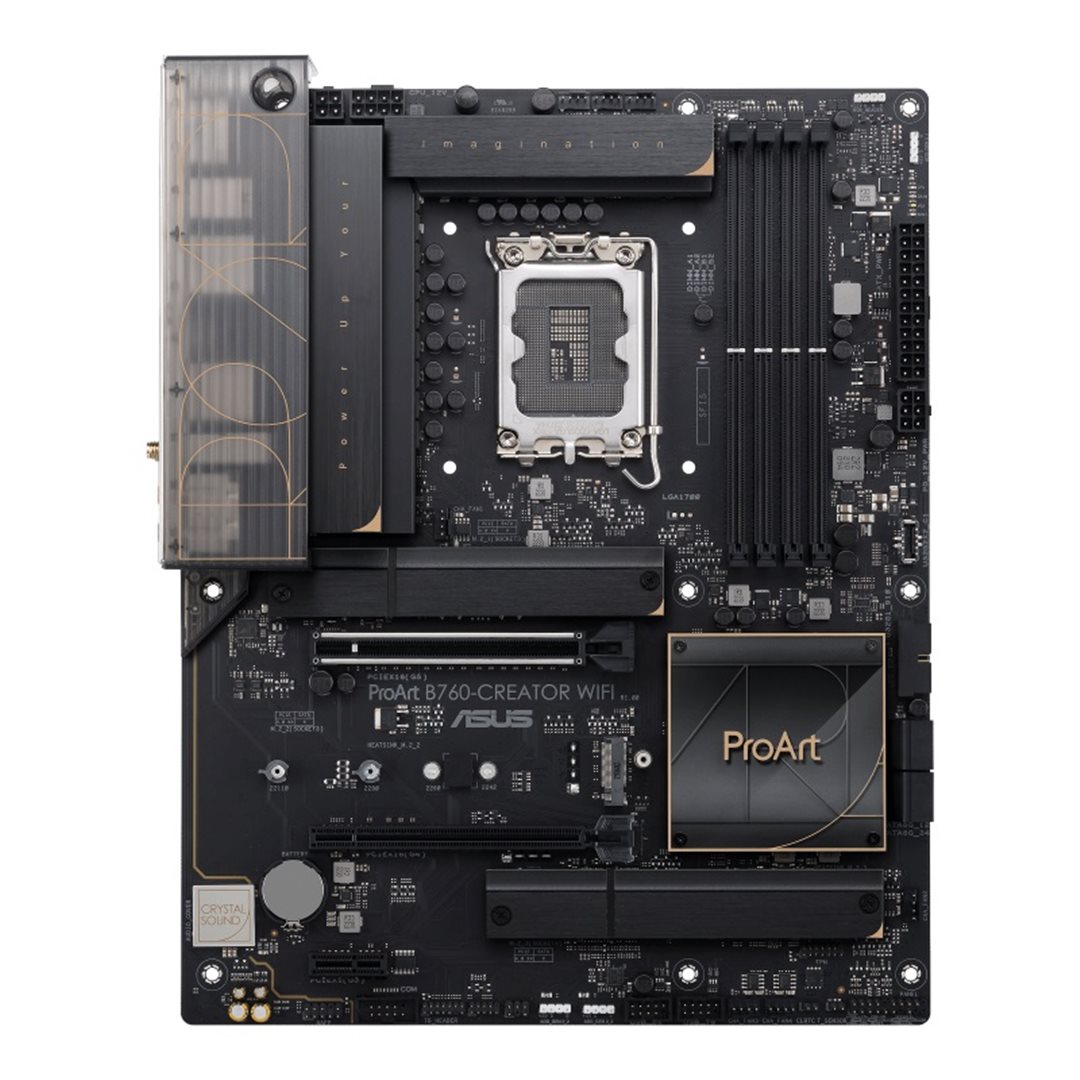

ASUS ProArt B760-CREATOR WIFI/ LGA 1700/ ATX

ASUS ProArt B760-CREATOR WIFI

Chipset: Intel® B760

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold and Celeron®
Patice procesoru: LGA1700

Paměť:

• 4x DIMM, max. 192GB, DDR5 Non-ECC, bez vyrovnávací paměti
• dvoukanálová architektura paměti
• podporuje Intel® Extreme Memory Profile (XMP)
• OptiMem II

Grafické výstupy:

• 1x DisplayPort 1.4
• 1x HDMI® 2.1

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 24-bit/192kHz

Ethernet:

• 1x Realtek 2,5Gb Ethernet
• 1x Intel® 1Gb Ethernet

WLAN + Bluetooth: Wi-Fi 6 2x2 (802.11 a/b/g/n/ac/ax) + Bluetooth® v5.2

Rozšiřující sloty:

• 1x PCIe 5.0/4.0/3.0 x16
• 1x PCIe 4.0 x16 (podporuje režim x4)
• 1x PCIe 3.0 x1

RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10

Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)
• 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 3.0 x4)
• 1x M.2_3 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)
• 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 9 portů)

• 1x USB 3.2 Gen 2 (10G) typ-C®
• 4x USB 3.2 Gen 1 (5G) (4x typ-A)
• 4x USB 2.0 (4x typ-A)

Přední USB (celkem 7 portů)

• 1x USB 3.2 Gen 2x2 (20G) konektor - podpora USB typ-C® s 60W PD/QC4+
• 1x USB 3.2 Gen 1 (5G) header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Porty na zadním panelu:

• 1x USB 3.2 Gen 2 (10G) typ-C®
• 4x USB 3.2 Gen 1 (5G) (4x typ-A)
• 4x USB 2.0 (4x typ-A)
• 1x DisplayPort
• 1x HDMI
• 1x Wi-Fi modul
• 1x Realtek 2,5Gb Ethernet
• 1x Intel® 1Gb Ethernet
• 5x audio jack
• 1x optický výstupní S/PDIF

Interní porty:
Související s ventilátorem a chlazením

• 1x 4-pin CPU Fan header
• 1x 4-pin CPU OPT Fan header
• 1x 4-pin AIO Pump header
• 4x 4-pin Chassis Fan header

Napájení

• 1x 24-pin hlavní napájecí konektor
• 1x 8-pin +12V napájecí konektor
• 1x 4-pin +12V napájecí konektor
• 1x 6-pin PD_12V napájecí konektor

Související s úložištěm

• 3x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB 3.2 Gen 2x2 (20G) konektor - podpora USB typ-C® s 60W PD/QC4+
• 1x USB 3.2 Gen 1 (5G) header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Ostatní

• 3x adresovatelný Gen 2 header
• 1x Aura RGB header
• 1x Clear CMOS header
• 1x COM Port header
• 1x Front Panel Audio header (AAFP)
• 1x SPI TPM header (14-1pin)
• 1x 20-5 pin System Panel header
• 1x Thermal Sensor header
• 1x Thunderbolt™ header

BIOS: 128Mb

Příslušenství:

• 2x SATA 6Gb/s kabel
• 2x M.2 balení podložek
• 1x ASUS Wi-Fi anténa
• 1x ProArt pravítko
• 1x Q-konektor
• 1x ACC Express Activation Key Card
• 1x uživatelská příručka

Odkaz na stránky výrobce: https://www.asus.com/motherboards-components/motherboards/proart/proart-b760-creator-wifi/
