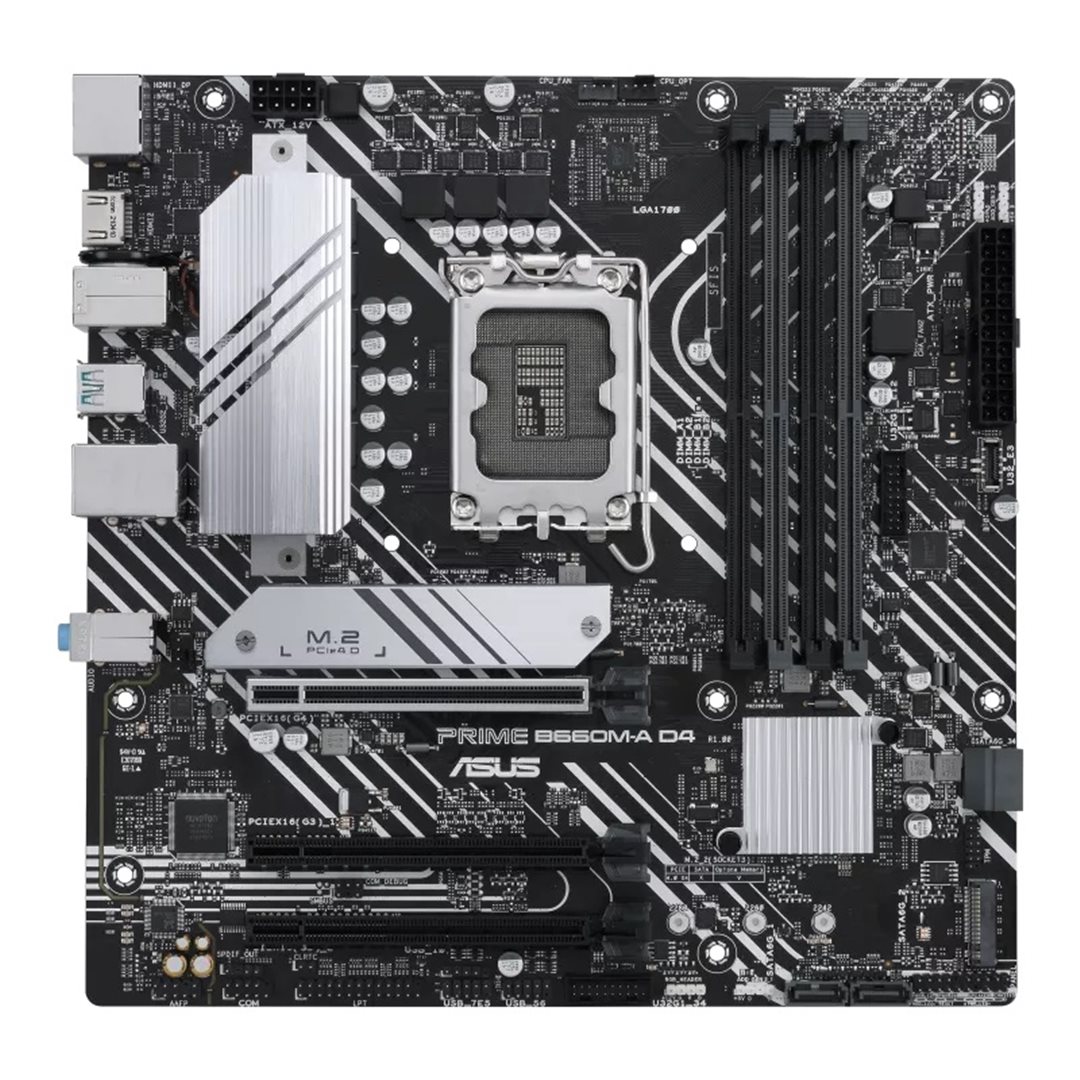

ASUS PRIME B660M-A D4-CSM/ LGA 1700/ mATX

ASUS PRIME B660M-A D4-CSM

ASUS Corporate Stable Model (CSM) je komerční program určený k zajištění stabilních a spolehlivých základních desek. Nabízí podporu po dobu až 36 měsíců během životního cyklu produktu a upozornění 6 měsíců před ukončením výroby modelu, aby se vaše organizace mohla dostatečně připravit na přechod na nový produkt. Každá zakoupená základní deska ASUS CSM se dodává s ASUS Control Center Express - softwarem pro správu IT serverové úrovně.

Chipset: Intel® B660

Rozměrový formát: MicroATX (244x244mm)
Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold and Celeron®
Patice procesoru: LGA1700

Paměť:

• 4x DIMM, max. 128GB, DDR4 5333(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 bez ECC, bez vyrovnávací paměti
• dvoukanálová architektura paměti
• podporuje Intel® Extreme Memory Profile (XMP)
• OptiMem II

Grafické výstupy:

• 1x DisplayPort 1.4
• 2x HDMI® 2.1

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 24-bit/192kHz

Ethernet: 1x Intel® 1Gb
WLAN + Bluetooth: ne

Rozšiřující sloty:

• 1x PCIe 4.0/3.0 x16
• 1x PCIe 3.0 x16 (podpora režimu x4)
• 1x PCIe 3.0 x16 (podpora režimu x1)

RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2_1 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)
• 1x M.2_2 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)
• 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 6 portů)

• 2x USB 3.2 Gen 2 (2x typ-A)
• 4x USB 2.0 (4x typ-A)

Přední USB (celkem 10 portů)

• 1x USB 3.2 Gen 1 konektor - podpora USB-C®
• 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
• 1x USB 2.0 header - podpora dalšího 1 portu USB 2.0

Porty na zadním panelu:

• 2x USB 3.2 Gen 2 (2x typ-A)
• 4x USB 2.0 (4x typ-A)
• 1x DisplayPort
• 2x HDMI®
• 1x Realtek 1Gb Ethernet
• 3x audio jack
• 1x PS/2 dělený port klávesnice/myši

Interní porty:
Související s ventilátorem a chlazením

• 1x 4-pin CPU Fan header
• 1x 4-pin CPU OPT Fan header
• 2x 4-pin Chassis Fan header

Napájení

• 1x 24-pin hlavní napájecí konektor
• 1x 8-pin +12V napájecí konektor

Související s úložištěm

• 2x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB 3.2 Gen 1 konektor - podpora USB-C®
• 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
• 1x USB 2.0 header - podpora dalšího 1 portu USB 2.0

Ostatní

• 3x adresovatelný Gen 2 header
• 1x Aura RGB header
• 1x Clear CMOS header
• 1x COM Port header
• 1x Front Panel Audio header (AAFP)
• 1x LPT header
• 1x S/PDIF Out header
• 1x SPI TPM header (14-1pin)
• 1x 20-3 pin System Panel header s funkcí Chassis intrude

BIOS: 128Mb Flash ROM, UEFI AMI BIOS

Příslušenství:

• 2x SATA 6Gb/s kabel
• 1x I/O záslepka
• 1x balení M.2 podložek
• 1x balení šroubků pro M.2 SSD
• 1x DVD
• 1x uživatelská příručka
